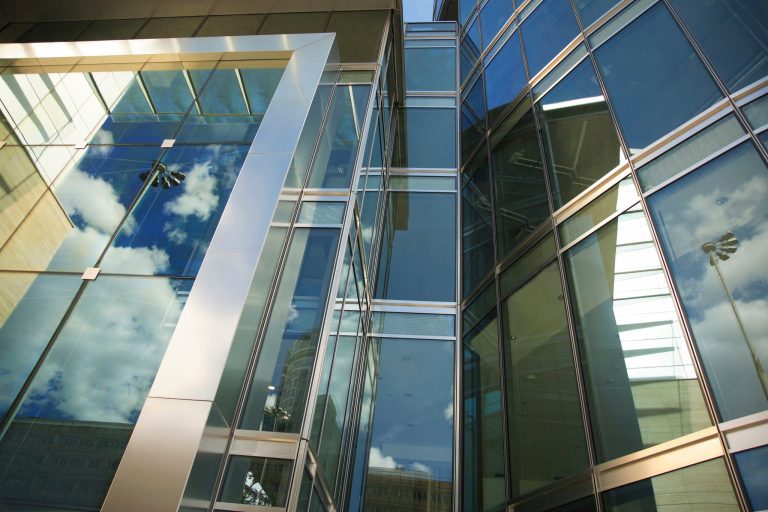

امروزه در کلانشهرها و مناطق توسعهیافته صنعتی، برجها و ساختمانهای مدرنی به چشم میخورند که پوستهای یکدست از شیشه، نمای بیرونی آنها را پوشانده است. در این نمای ساختمان، پنلهای بزرگ شیشهای توسط یک شبکهبندی فلزی بسیار دقیق و منظم در کنار یکدیگر مهار شدهاند. این سیستم پیشرفته، در اصطلاح مهندسی نمای کرتین وال نامیده میشود. اما سوال اصلی اینجاست: در این نمای شیشهای، لامل چیست؟
به زبان ساده، به سازهها یا پروفیلهای آلومینیومی (و گاهی فولادی) که استخوانبندی و استراکچر اصلی نمای کرتین وال را تشکیل میدهند و وظیفه نگهداری شیشهها را بر عهده دارند، «لامل» (Lamel) گفته میشود.
شاید بپرسید جنس لامل چیست و چگونه تولید میشود؟ این پروفیلها غالباً از جنس آلومینیوم آلیاژی هستند و طی یک فرآیند صنعتی به نام اکستروژن (Extrusion) تولید میگردند. در سیستم سازه کرتین وال، لاملها به دو گروه اصلی تقسیم میشوند: لاملهای عمودی که به آنها مولیون (Mullion) میگویند و لاملهای افقی که ترنسم (Transom) نام دارند.
تمام این لاملها مجهز به شیارهای مهندسیشدهای هستند که برای جایگذاری لاستیکهای درزبندی EPDM طراحی شدهاند. این لاستیکها، علاوه بر جلوگیری از تماس مستقیم شیشه با آلومینیوم (جهت جلوگیری از شکستگی در اثر انبساط)، نقش حیاتی در آببندی و هوابندی نما ایفا میکنند. همچنین در ترکیب با تکنولوژی نمای ترمال بریک، عایقبندی حرارتی بینظیری را برای ساختمان به ارمغان میآورند. به بخش میانی سطح خارجی لامل که شیشه مستقیماً روی آن قرار میگیرد، اصطلاحاً «دماغه لامل» گفته میشود.
آشنایی با ساختار و عملکرد نمای لامل
حالا که متوجه شدیم لامل یک پروفیل سازهای برای نگهداری نمای شیشه ای است، بهتر است با نحوه عملکرد آن در سیستم کرتین وال بیشتر آشنا شویم.
لاملها میتوانند شیشههایی با ابعاد بزرگ (مانند جامهای استاندارد شیشه) را تا ارتفاعات چندین متری مهار کنند. در طراحی شبکهبندی این نما، معمولاً ابعاد و سطح مقطع لاملهای عمودی (مولیونها) بزرگتر از لاملهای افقی (ترنسمها) در نظر گرفته میشود. دلیل این امر کاملاً مهندسی است: مولیونها نقش ستونهای اصلی نما را بازی میکنند و بخش اعظم بار مرده شیشهها و نیروی ناشی از فشار باد، روی این مقاطع عمودی اعمال میشود.
به همین دلیل، لاملهای عمودی معمولاً به صورت یکپارچه و یکسره اجرا میشوند، در حالی که لاملهای افقی به صورت قطعات برشخورده در فضای مابین مولیونها نصب میگردند. البته گاهی طراحان معماری برای حفظ زیبایی ظاهری و ظرافت نمای بیرونی ساختمان، از لاملهایی با سطح مقطع یکسان برای خطوط افقی و عمودی استفاده میکنند که در این صورت نیاز به محاسبات استاتیکی دقیقتری است.
مزایای استفاده از پروفیل لامل در ساختمانهای مدرن
استفاده از شبکه لامل در سیستم کرتین وال تنها جنبه زیباییشناختی ندارد؛ بلکه فواید سازهای و عملکردی فراوانی به همراه دارد:
- کاهش بار مرده سازه: از آنجایی که لاملها معمولاً از آلومینیوم ساخته میشوند، وزن بسیار سبکی دارند. این سبکی باعث میشود فشار اضافهای به ساختمان وارد نشود که این ویژگی در مقایسه با نماهای سنگین سنگی و آجری یک امتیاز بزرگ است.
- رفتار لرزهای عالی: با وجود وزن سبک، لاملها مقاومت استاتیکی بسیار بالایی دارند. در هنگام وقوع زلزله، این شبکه آلومینیومی منعطف، تنشها و لرزشها را جذب کرده و بهجای انتقال آن به شیشه، بار را به اسکلت اصلی و دال بتنی ساختمان منتقل میکند تا از خرد شدن نما جلوگیری شود.
- مقاومت در برابر شرایط جوی: طراحی دقیق لاملها مانع از نفوذ آب باران به داخل میشود. همچنین در صورت ترکیب با متریالهای گرمی نظیر نمای ترموود، این نما علاوه بر مقاومت جوی، زیبایی بصری فوقالعادهای به شهر میبخشد.
- تسهیل در نگهداری: نماهایی که با استفاده از لامل و شیشه اجرا میشوند، کاملاً ضدآب و یکدست هستند و شستشوی آنها (حتی با دستگاههای واترجت) بدون وارد شدن آسیب به نمای داخلی ساختمان، به راحتی انجام میپذیرد.
به طور خلاصه، اجرای یک نمای کرتین وال استاندارد با استفاده از لاملهای مهندسیشده، علاوه بر هدایت نور طبیعی به داخل ساختمان، ارزش ملک شما را به شدت افزایش میدهد. شرکت مهندسی نگاه درخشان البرز (NDA) با تکیه بر دانش فنی و سالها تجربه در اجرای نماهای مدرن شیشهای، آماده ارائه مشاوره تخصصی به شماست. جهت استعلام قیمت و دریافت مشاوره، با همکاران ما تماس حاصل نمایید.
پرسشهای متداول
لامل (Lamel) چیست و چه کاربردی دارد؟
لامل به پروفیلها یا سازههای فلزی (غالباً آلومینیومی) گفته میشود که استخوانبندی و شبکهبندی اصلی در نمای شیشهای کرتین وال را تشکیل میدهند و وظیفه اصلی آنها نگهداری و مهار جامهای شیشه است.
مولیون (Mullion) و ترنسم (Transom) در نمای کرتین وال چه تفاوتی دارند؟
مولیون به لاملهای عمودی گفته میشود که نقش ستونهای اصلی نما را داشته و یکپارچه اجرا میشوند. اما ترنسم به لاملهای افقی گفته میشود که در فضای بین مولیونها قرار گرفته و ابعاد شیشه را تفکیک میکنند.
چرا ابعاد لاملهای عمودی معمولاً بزرگتر از لاملهای افقی است؟
زیرا بخش اعظم بار مرده وزن شیشهها، فشار ناشی از باد و همچنین وزن خود شبکهبندی آلومینیومی بر روی لاملهای عمودی (مولیونها) وارد میشود، لذا نیاز به مقاومت استاتیکی و سطح مقطع بزرگتری دارند.
نقش لاستیک EPDM در شیار لامل چیست؟
این لاستیکها علاوه بر اینکه مانع برخورد مستقیم شیشه با فلز آلومینیوم میشوند (تا در اثر انبساط حرارتی شیشه نشکند)، وظیفه اصلی آببندی و هوابندی کامل نمای کرتین وال را نیز بر عهده دارند.
آیا استفاده از پروفیل لامل باعث سنگین شدن ساختمان میشود؟
خیر، برخلاف مصالح سنتی مانند سنگ و آجر، لاملهای آلومینیومی بسیار سبک هستند و نه تنها بار مرده ساختمان را افزایش نمیدهند، بلکه در هنگام زلزله رفتار لرزهای بسیار ایمن و انعطافپذیری از خود نشان میدهند.
