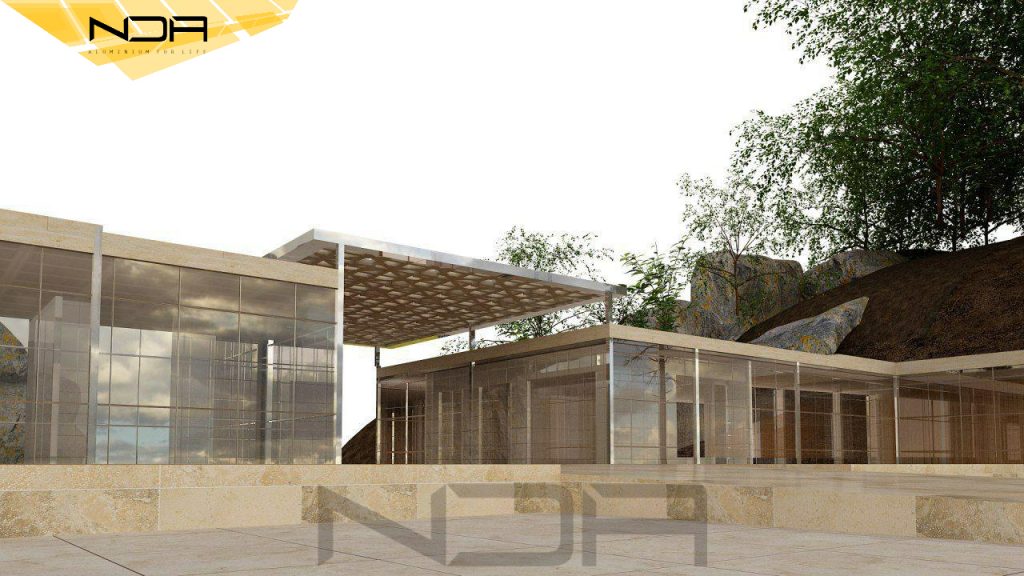

کرتن وال (Curtain Wall) که در زبان فارسی به آن «دیوار پرده‌ای» نیز گفته می‌شود، یکی از مدرن‌ترین، زیباترین و کارآمدترین سیستم‌ها برای پوشش نمای خارجی ساختمان‌های امروزی است. در اجرای سازه کرتن وال، از شبکه‌ای متشکل از پروفیل‌های آلومینیومی و پنل‌های شیشه‌ای برای ایجاد یک پوسته شفاف و ایمن استفاده می‌شود.
در ساختار مهندسی این نما، پروفیل‌های آلومینیومی (که به آن‌ها لامل گفته می‌شود) به دو دسته اصلی تقسیم می‌گردند: لامل‌های افقی (ترنسم – Transom) و لامل‌های عمودی (مولیون – Mullion). در طراحی استاندارد نمای کرتین وال، مولیون‌ها (پروفیل‌های عمودی) وظیفه تحمل بار مرده شیشه و فشار باد را بر عهده دارند و به همین دلیل معمولاً ابعاد بزرگ‌تری داشته و به صورت یکپارچه اجرا می‌شوند؛ در حالی که ترنسم‌ها (پروفیل‌های افقی) در میان مولیون‌ها قرار می‌گیرند. در ادامه این مقاله، قصد داریم شما را با جزئیات جذاب، تاریخچه و روش‌های اجرای این نمای خیره‌کننده بیشتر آشنا کنیم.
تاریخچه پیدایش نمای کرتن وال
تا پیش از قرن نوزدهم، دیوارهای بیرونی ساختمان‌ها نقش «باربر» را ایفا می‌کردند و از مصالح سنگین مانند خشت، آجر و سنگ ساخته می‌شدند تا بتوانند وزن سقف و طبقات را تحمل کنند. اما با وقوع انقلاب صنعتی و توسعه استفاده از فولاد و بتن آرمه در اسکلت ساختمان، ستون‌ها وظیفه تحمل بارهای سنگین سازه را بر عهده گرفتند.
این پیشرفت مهندسی باعث شد تا دیوارهای بیرونی دیگر نقش باربر نداشته باشند. در نتیجه، معماران توانستند دیوارهای سنگین سنتی را با پوسته‌هایی بسیار سبک، شفاف و بزرگ جایگزین کنند. امروزه استفاده از نماهای تمام‌شیشه‌ای علاوه بر تامین نور طبیعی، نمادی از معماری مدرن و لوکس محسوب می‌شود که زیبایی بصری بی‌نظیری به شهرها می‌بخشد.
ساختار نمای کرتن وال چگونه عمل می‌کند؟
نمای کرتین وال یک سیستم کاملاً صنعتی است و در دسته «نماهای خشک» (Dry Facade) و نماهای تهویه‌شونده قرار می‌گیرد. جزئیات این سیستم به گونه‌ای مهندسی شده است که شبکه‌های آلومینیومی آن در برابر تنش‌های وارده از سوی سازه اصلی (مانند نشست‌های طبیعی ساختمان یا لرزش‌های ناشی از زلزله) بسیار منعطف و مقاوم باشند. به همین دلیل به این ساختار اصطلاحاً «Self-supporting» یا خودایستا گفته می‌شود.
باید توجه داشته باشید که این نما هیچ باری از خود ساختمان را به دوش نمی‌کشد و تنها وزن خود و فشار باد را تحمل می‌کند. استفاده از پروفیل‌های عایق مانند کامپوزیت ترمال بریک در این سازه، آن را به یک سد نفوذناپذیر در برابر آب، هوا، حرارت و آلودگی‌های صوتی تبدیل می‌کند.
انواع سیستم‌های نمای کرتین وال (از نظر ظاهری)
مهندسان و طراحان معماری بسته به جلوه بصری مورد نظرشان، اجرای سازه کرتن وال را به سه دسته اصلی تقسیم می‌کنند:
- سیستم فیس کپ (Face Cap) یا درپوش‌دار: در این روش، پس از قرارگیری شیشه‌ها در میان شبکه‌های آلومینیومی، از درپوش‌های فشاری (Pressure Plates) برای مهار شیشه از سمت بیرون استفاده می‌شود. این درپوش‌ها در رنگ‌ها، فرم‌ها و مقاطع مختلفی طراحی می‌شوند و خطوط افقی و عمودی نما را به وضوح نشان می‌دهند.
- سیستم فریم لس (Frameless) یا بدون قاب: در این سیستم، هیچ‌گونه درپوش آلومینیومی از نمای بیرون دیده نمی‌شود و فواصل بین شیشه‌ها با چسب‌های مخصوص سیلیکونی استراکچرال پر می‌گردد. نتیجه کار، یک سطح کاملاً صاف، یکدست و تمام‌شیشه‌ای است که نظافت و نگهداری بسیار آسانی دارد.
- سیستم سمی فریم (Semi-Frame) یا نیمه‌قاب‌دار: این مدل، ترکیبی از دو سیستم قبلی است. طراحان با حذف یکی از درپوش‌ها (مثلاً فقط درپوش‌های عمودی یا فقط افقی) و جایگزینی آن با چسب سیلیکون، خطای دید جذابی ایجاد کرده و ساختمان را کشیده‌تر یا عریض‌تر نشان می‌دهند.
مزایای اجرای نمای کرتین وال چیست؟
استفاده از دیوارهای پرده‌ای شیشه‌ای، مزایای بی‌شماری برای سازندگان و بهره‌برداران به همراه دارد. از مهم‌ترین این ویژگی‌ها می‌توان به موارد زیر اشاره کرد:
- کاهش وزن مرده سازه: به دلیل استفاده از آلومینیوم و شیشه، بار تحمیلی به اسکلت ساختمان به شدت کاهش می‌یابد.
- نورگیری فوق‌العاده: درست مانند سقف‌های اسکای لایت، این نما بیشترین میزان نور طبیعی را به فضای داخلی هدایت می‌کند.
- عایق‌بندی کامل: ایجاد یک لایه مقاوم در برابر نفوذ رطوبت، انتقال حرارت و آلودگی‌های صوتی.
- تنوع در طراحی: امکان اجرای بازشوهای مخفی، ترکیب با متریال‌های دیگر و پیاده‌سازی نورپردازی‌های خلاقانه برای شب و روز.
- مقاومت لرزه‌ای: رفتار تنشی بسیار عالی در هنگام وقوع زلزله و جلوگیری از خرد شدن و سقوط شیشه‌ها.
- کاهش هزینه‌ها: بهینه‌سازی مصرف انرژی در ساختمان و کاهش چشمگیر هزینه‌های گرمایش و سرمایش.
روش‌های اجرای سازه کرتن وال
برای نصب و پیاده‌سازی این نمای پیشرفته، معمولاً از دو روش استاندارد مهندسی استفاده می‌شود که انتخاب آن‌ها بستگی به ابعاد پروژه و بودجه کارفرما دارد:
- روش استیک (Stick System):
این روش رایج‌ترین تکنیک برای اجرای سازه کرتن وال است. در سیستم استیک، تمامی قطعات از جمله لامل‌های افقی و عمودی در کارگاه پروژه برش خورده و به صورت تک‌به‌تک روی بدنه ساختمان نصب و مونتاژ می‌شوند. در مرحله آخر، شیشه‌ها درون فریم‌ها قرار گرفته و آب‌بندی می‌شوند. این روش برای پروژه‌های کوچک و متوسط و همچنین نماهایی با هندسه پیچیده بسیار مناسب است. - روش یونیتایزد (Unitized System):
در این سیستم، بخش اعظم کار شامل برش، ماشین‌کاری، مونتاژ پروفیل‌ها و حتی نصب شیشه‌ها و لاستیک‌های درزبندی در داخل کارخانه انجام می‌گیرد. نمای کرتین وال به صورت پنل‌های بزرگ (یونیت‌های پیش‌ساخته) به محل پروژه ارسال شده و در کوتاه‌ترین زمان ممکن روی بدنه ساختمان نصب می‌شود. مزیت بزرگ سیستم یونیتایزد، سرعت اجرای بسیار بالا و کنترل کیفیت دقیق در محیط کارخانه است.
پرسش‌های متداول
سازه کرتن وال (Curtain Wall) چیست؟
کرتن وال یا دیوار پرده‌ای، نوعی نمای مدرن شیشه‌ای است که از شبکه‌ای از پروفیل‌های آلومینیومی (لامل) و شیشه تشکیل شده است. این نما خودایستا بوده و هیچ باری از ساختمان را تحمل نمی‌کند، بلکه تنها وزن خود و نیروی باد را مهار می‌کند.
مولیون و ترنسم در نمای کرتین وال چه تفاوتی دارند؟
مولیون‌ها (Mullions) پروفیل‌های عمودی نما هستند که وظیفه اصلی تحمل بار سازه را بر عهده دارند و معمولاً یکپارچه اجرا می‌شوند. ترنسم‌ها (Transoms) پروفیل‌های افقی هستند که بین مولیون‌ها قرار گرفته و ابعاد شیشه را تفکیک می‌کنند.
تفاوت سیستم نمای کرتن وال فیس کپ و فریم لس در چیست؟
در سیستم فیس کپ (درپوش‌دار)، قاب‌ها و درپوش‌های آلومینیومی نگهدارنده شیشه از نمای بیرون ساختمان به وضوح دیده می‌شوند. اما در سیستم فریم لس (بدون قاب)، هیچ قابی از بیرون مشخص نیست و شیشه‌ها توسط چسب‌های سازه‌ای محکم می‌شوند تا سطحی کاملاً یکدست و شیشه‌ای ایجاد شود.
اجرای کرتن وال به روش استیک (Stick) بهتر است یا یونیتایزد (Unitized)؟
هر دو روش استاندارد هستند؛ روش استیک به صورت قطعه‌به‌قطعه در محل پروژه اجرا می‌شود و برای ساختمان‌های با ابعاد متوسط مناسب است. اما روش یونیتایزد به صورت پنل‌های پیش‌ساخته در کارخانه تولید می‌شود که سرعت نصب بسیار بالاتر و کنترل کیفیت دقیق‌تری دارد (مناسب برای برج‌ها).
آیا نمای کرتن وال در برابر زلزله ایمن است؟
بله، یکی از بزرگترین مزایای دیوارهای پرده‌ای، انعطاف‌پذیری بالای شبکه آلومینیومی آن است. این سیستم به گونه‌ای طراحی شده تا در هنگام وقوع زلزله و تنش‌های ساختمانی، بتواند جابجایی‌ها را جذب کرده و از شکستن و ریزش شیشه‌ها جلوگیری کند.
